一. ICMP 隧道技术解析

1.1 ICMP协议

ICMP（Internet Control Message Protocol）Internet控制报文协议。它是TCP/IP协议簇的一个子协议，用于在IP主机、路由器之间传递控制消息。控制消息是指网络通不通、主机是否可达、路由是否可用等网络本身的消息。这些控制消息虽然并不传输用户数据，但是对于用户数据的传递起着重要的作用。

主要概念有：

1.确认ip数据包是否成功到达目的地

2.通知源主机发送ip数据包丢失的原因

3.ICMP是基于IP协议工作的

4.ICMP只能作用于IPV4，IPV6下，使用ICMPv6

ICMP帧格式如下所示

其中，类型和代码字段决定了ICMP报文的类型，如下图所示

1.2 ICMP隧道技术原理

由于ICMP报文自身可以携带数据，而且ICMP报文是由系统内核处理的，不占用任何端口，因此具有很高的隐蔽性。

通常ICMP隧道技术采用ICMP的ICMP_ECHO和ICMP_ECHOREPLY两种报文，把数据隐藏在ICMP数据包包头的选项域中，利用ping命令建立隐蔽通道。

进行隐蔽传输的时候，肉鸡(防火墙内部)运行并接受外部攻击端的ICMP_ECHO数据包，攻击端把需要执行的命令隐藏在ICMP_ECHO数据包中，肉鸡接收到该数据包，解出其中隐藏的命令，并在防火墙内部主机上执行，再把执行结果隐藏在ICMP_ECHOREPLY数据包中，发送给外部攻击端。

简单的说就是，利用ICMP的请求和应答数据包，伪造Ping命令的数据包形式，实现绕过防火墙和入侵检测系统的阻拦。

1.3 ICMP隧道优缺点

优点：

1.防火墙对ICMP_ECHO数据包是放行的，并且内部主机不会检查ICMP数据包所携带的数据内容，隐蔽性高。

缺点：

1.ICMP隐蔽传输是无连接的，传输不是很稳定，而且隐蔽通道的带宽很低

2.利用隧道传输时，需要接触更低层次的协议 ，这就需要高级用户权限

二. ICMP隧道攻击实现以及流行工具展示

二. ICMP隧道攻击实现以及流行工具展示

这一工具简单并且便携。受控端（客户端）使用C语言实现。只能运行在目标Windows机器上，而主控端（服务端）由于已经有C和Perl实现的版本，而且之后又移植到了Python上，因此可以运行在任何平台的攻击者机器中。

2.1.1 icmpsh建立隧道及数据包分析

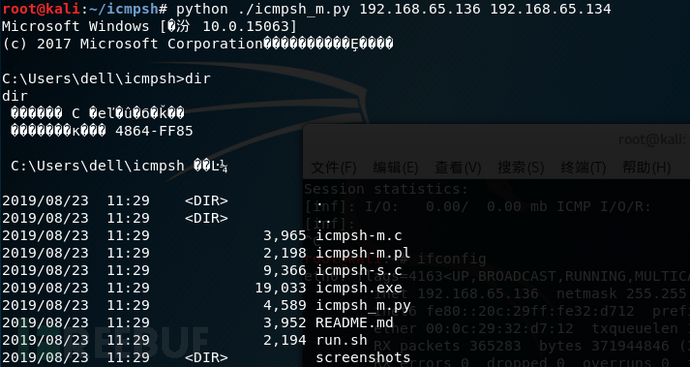

可以看到已经实现成功。

抓包，可以看到我们输入的命令

2.2 icmptunnel

icmptunnel是通过创建虚拟网卡，将所有流量都经过这个虚拟网卡。即ICMP隧道

2.2.1 icmptunnel建立隧道及数据包分析

客户端主机上的所有用户流量都路由到虚拟网卡tun0。icmptunnel在此接口上侦听IP数据包。这些数据包封装在ICMP回显数据包中。

建立ICMP隧道

此时所有流量都通过虚拟网卡，即icmp隧道

2.3 ptunnel

ptunnel支持大多数具有libpcap的操作系统，从版本0.7开始，ptunnel也可以在Windows上编译

前提是需要装WinPcap

2.3.1 petunnel 建立隧道及数据包分析

使用命令建立ICMP隧道

三. 检测icmp隧道通信特征

3.1 icmp会话中数据包的总数

一个正常的 ping 每秒最多只会发送两个数据包，而使用 ICMP隧道的浏览器在同一时间会产生大量 ICMP 数据包。

3.2 隧道数据通常比较大

ICMP隧道 数据包中DATA 往往大于 64 比特

3.3 请求包和响应包内容不一致

而正常的icmp数据包里，请求和回应部分数据是一致的

3.4 部分隧道工具会显示tun的标志
